Hitted volna, hogy a lakáselosztóba be tud költözni egy kisegér? Családi házas olvasóink figyelmébe különösen ajánljuk a következő történetet.



Elosztó és a kisegér – Mindig ér újabb meglepetés



Egyik délután hazafelé kocsikázva a következő problémával keresett fel egy kedves hölgy. A hiba már-már megszokott, nagyobb terhelésnél – azaz több fogyasztó együttes működésénél leold a merőóránál elhelyezett kismegszakító. Jelen esetben ezt a mikrósütő és a sütő kombója alkotta.

„Ilyen még nem történt sosem, menjek és nézzem meg mi lehet a gond.”

Azért szép ez a szakma, mivel ezt a problémát kismilliónyi ok okozhatja és ilyenkor előjön belőlem a sorozatokon edződött helyszínelő. Egy villanyszerelőbe oltott Columboként nézem át a tett helyszínét és teszem fel a kérdéseimet a jelenlévő tanú(k)nak, hogy minél közelebb kerülhessek a villamos rejtély megoldásához.

Megfutva a szokásos köröket, mélyebben elmerülve a nyomozásban, elérkezek a lakáselosztó szekrényhez. Mindig nagy kíváncsisággal veszem le egy általam nem ismert elosztódoboz tetejét, mert soha nem tudhatom, hogy mire számíthatok. Kis naivként mindig azt hiszem, hogy már mindent láttam, de a sors ilyenkor röhögve mondja, hogy fogd meg a söröm.

mindig tud meglepetést okozni egy elosztó szekrény

De mit is látunk a képen?

• Első ránézésre egy koszos elosztószekrényt;
• Több megrágcsált, csupasz érinthető vezetéket, ami fokozottan tűz és balesetveszélyes;

Villanyszerelő kollégám, aki 8-10 éve szerelte ezt a családi házat, előrelátóan vezetett be egy üres 32 mm átmérőjű csövet a szekrénybe, ami a padlásra vezet. Egy esetleges tetőtér bővítéskor ezek nagyon jól tudnak jönni és dicséret illeti érte, hogy erre az eshetőségre is gondolt. Sok szerelő nem fektet elég energiát abba, hogy megtudja mit is szeretne igazán az ügyfele. A pro szintet már az jelenti, hogy olyanokat is megtudjon, amikről még a megbízója sem tud.

Villamoshálózatot évtizedekre tervezünk és nem mindegy, hogy pár év múlva kell-e újból fúrni – vésni bárhol az otthonunkban.

Ezért tudom jó szívvel ajánlani Villamos kivitelező és Tanácsadó szolgáltatásainkat, habár mi pénzt kérünk a „felmérésért és az árajánlatért”, de sokkal többet is adunk egy egyszerű árajánlatnál, aminek a díja bőségesen meg tud térülni, ha valaki hosszútávon gondolkodik.

Na de az önpromózás után térjünk vissza az elosztószekrényünkre, miért volt gond, hogy felvezetett a padlásra egy üres védőcső?

– Elsősorban azért, mert a padlás és az előszoba közötti hőkülönbségek miatt lecsapódott kondenzvíz visszafolyt az elosztóba.

– Másodsorban, ideális utat nyitott a különböző rágcsálóknak, egy új világ felfedezésére.

Egy lelkes kisegér ki is használta ezt az egyedi átjárót.

A tetemes mennyiségű egérpiszokból kiindulva, gondolom sokáig boldogan élt ott, amíg szerencsétlenségére, el nem kezdte rágni a körülötte lévő fázis és nullavezetőt. Ez a tett az életébe került, és az eddig megbúvó kivitelezési hibák elkezdtek felszínre törni a kismegszakító leoldása képében.

Tovább elemezve a fenti képet, tartalmaz több olyan villanyszerelő szemmel észlelt hibát, amit egy ilyen eset után már feltétlenül javítani kell, ezek a következők:

• nincs beépítve áram-védőkapcsoló (RCD, Fi relé) – Miért fontos ez? Olvass tovább!
• a főelosztó sorkapocsnál szétválasztott Nulla-Védővezető a lakáselosztóban újra összekötésre került, ami villanyszerelő berkeken belül az egyik legsúlyosabb hiba, amit csak el lehet követni;
• a sodrott rézvezetékek nincsenek érvéghüvellyel ellátva;
• az áramkörök nem beazonosíthatók;
• tömítetlen az elosztószekrény;
• a több éve „ázó” kismegszakítókat célszerű cserélni;

A fenti hibák már komolyabb karbantartást igényelnek, melyek elvégzése után már egy jelenkori szabványoknak megfelelő elosztószekrény birtokában lehet a tulajdonos.

Az elosztó karbantartás és szabványosítás az alábbi munkafolyamatokat foglalta magában:

• lyukak tömítése, üres csövek lezárása;
• eloxidált vezetékek visszavágása;
• vezetékek újrablankolása (A szigetelő réteg eltávolítása);
• MT (Műanyag szigetelésű Tömlőszerkezetű) vezetékek érvéghüvelyezése;
• kismegszakítók cseréje;
• áram-védőkapcsoló beépítése (röviden ÁVK, melynek a legfontosabb feladata, hogy védelmet nyújtson közvetett érintés esetén, továbbá bizonyos mértékben csökkenti az elektromos tüzek kialakulásának az esélyét is.) – legfontosabb mozzanat, mivel életet menthet.
• átkötések cserélése sorolósínre;
• csavarok nyomatékra húzása – Miért kell minden villanyszerelőnek egy nyomaték csavarhúzó? Olvass tovább!
• műszeres önellenőrzés;
• áramkörök beazonosítása és feliratozás;
• elosztó dokumentáció átadása – Miért fontos az elosztó dokumentáció? Olvass tovább!
• és végül, de nem utolsó sorban egy kis oktatás az új elosztó szekrényről, az áram-védőkapcsoló tesztgombjáról és a villamos biztonságról.



---

Fontos kitekintés! – áram-védőkapcsoló tesztgombja

Eddigi pályafutásom során, sajnos kevés olyan személlyel találkoztam, akinek elmondta volna bárki is, hogy mi célt szolgál az ÁVK teszt gombja. Még kevesebb azoknak a száma, akik bizonyos időközönként meg is nyomják. Egyik célkitűzésem az, hogy minél több embernek mondjam el ennek fontosságát, és ha csak egy dolog marad meg benned ebben a blogcikkből, ennek fontossága legyen az! Három havonta háromszor egymás után nyomd meg ezt a gombot!

Ha egyszer is nem old le/kapcsol ki, kérlek hívj szakembert, mert ez a kis szerkezet tényleg életet tud menteni!

Bővebben itt tudsz olvasni ennek fontosságáról!

---



Az áram-védőkapcsoló nem a karbantartott elosztószekrénybe került beépítésre helyhiány miatt, hanem a külső elmenő dobozban, ahol korábban 3 db 1 fázisú kismegszakító volt. Ezzel a megoldással megspóroltuk a szekrény cseréjét, ami adott esetben bontással is járhatott volna. A kényelem oltárán annyi kerül feláldozásra, hogy ha valamilyen hiba esetén megszólal/kiold az áram-védőkapcsoló, a visszakapcsoláshoz ki kell menni az udvarra.

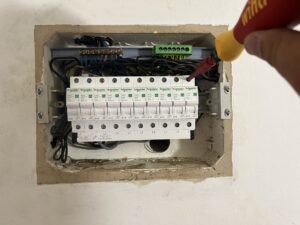

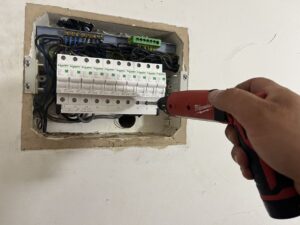

karbantartott elosztószekrény, kismegszakítók nyomatékra húzása

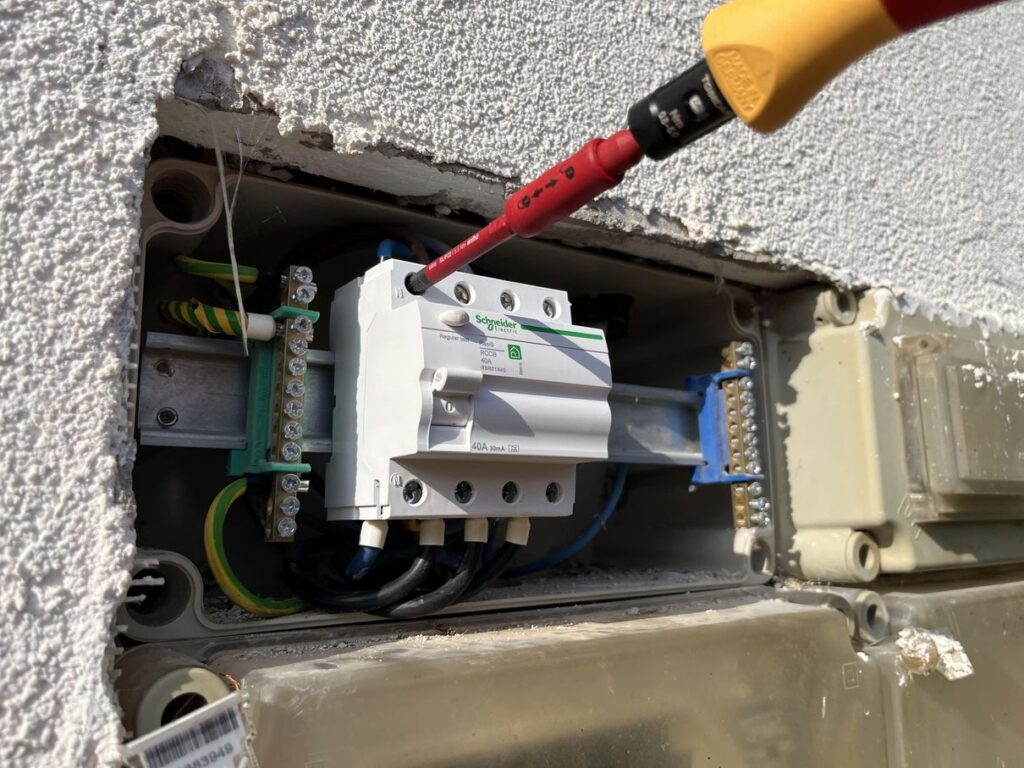

újonnan beépített áram-védőkapcsoló, nyomatékra húzása

Sajnálom, hogy nem fotóztam le a lakáselosztószekrényt kívülről, szétszerelés előtt. Ugyanis látszólag semmi sem utalt a beköltözött lakóra és a nedvesedésre sem. Ez a mi szakmánk „átka” hogy a baj lehet, hogy hosszú évekig várat magára, míg a szerencsétlen együtthatók úgy összeadódnak, hogy akár komolyabb baleset, tűzeset lehet belőle. Kiemelném a karbantartás fontosságát – nézessük meg pár évente villanyszerelővel otthonunk villamos hálózatát, egy szakember sok mindenre fel tudja hívni a figyelmünket!
